يعتبر اللحام من أهم العمليات فيSSAW إنتاج الأنابيب، وتؤثر جودة اللحام بشكل مباشر على قوة الأنبوب النهائي وسلامته وعمره التشغيلي. في تصنيع الأنابيب SSAW، يتم استخدام اللحام القوسي المغمور لإنشاء وصلة اللحام الحلزونية، ويلعب تدفق اللحام دورًا أساسيًا في هذه العملية. على الرغم من أن آلات اللحام وأسلاك اللحام والتيار والجهد وسرعة اللحام تحظى باهتمام كبير، إلا أن درجة تدفق اللحام وجودته لها نفس القدر من الأهمية.
الصحيحتدفق اللحامل أنابيب SSAWيساعد على حماية حوض اللحام المصهور، وتثبيت قوس اللحام، والتحكم في -كيمياء معدن اللحام، ودعم الاختراق المناسب. يمكن أن يساهم التدفق غير المناسب أو التدفق المخزن بشكل سيئ في المسامية وشوائب الخبث والشقوق واللحام غير المستقر وخصائص اللحام غير المتسقة. ولذلك، يجب على الشركات المصنعة النظر في اختيار التدفق وإدارته كجزء مهم من الإنتاج الشامل للأنابيب ومراقبة الجودة.
ما هو تدفق اللحام؟

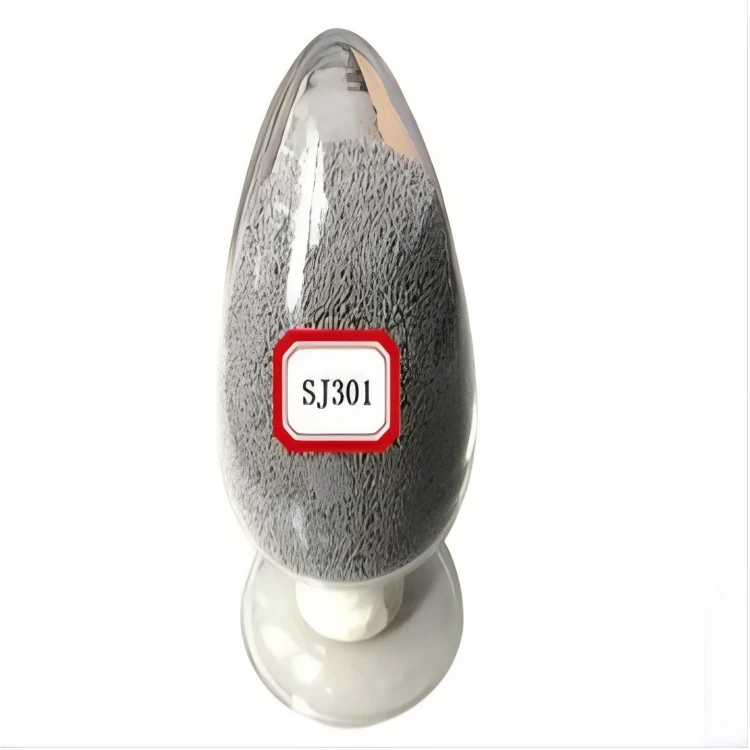

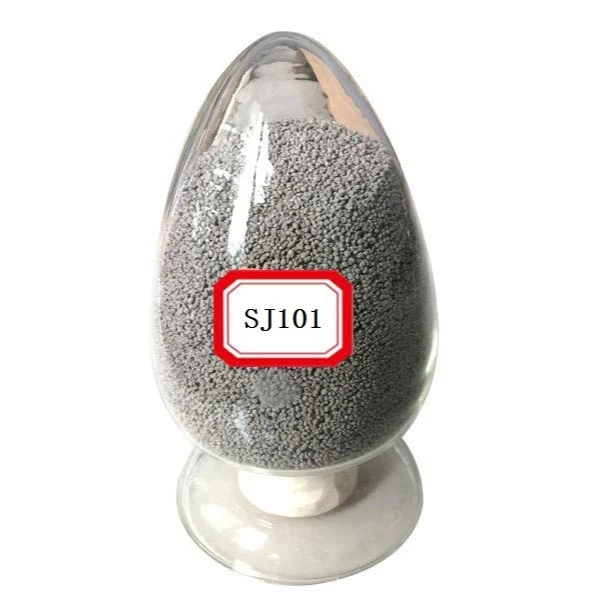

تدفق اللحامهي مادة حبيبية تستخدم أثناء اللحام بالقوس المغمور. فيإنتاج الأنابيب SSAW، يتم وضع التدفق فوق منطقة اللحام بينما يشكل سلك اللحام قوسًا أسفل طبقة التدفق. يقوم القوس بإذابة سلك اللحام وحواف الفولاذ، بينما يذوب التدفق جزئيًا لتكوين طبقة خبث واقية.
الوظائف الرئيسية لتدفق اللحام بالقوس المغمورتهدف إلى حماية اللحام المنصهر من التلوث الجوي، وتثبيت القوس، والتأثير على شكل اللحام واختراقه، والمساعدة في التحكم في الخصائص الكيميائية والميكانيكية للحام النهائي. نظرًا لأنه يؤدي عدة وظائف في وقت واحد، يمكن أن يكون لجودة التدفق تأثير مباشر على أداء لحام الأنابيب.
لماذا تعتبر درجة التدفق مهمة
درجةتدفق اللحاميحدد تركيبه الكيميائي، وخصائصه الفيزيائية، وسلوك الذوبان، والتفاعل مع سلك اللحام والفولاذ الأساسي. تم تصميم درجات تدفق مختلفة لتطبيقات اللحام المختلفة ومتطلبات المواد. ولذلك، فإن اختيار التدفق لمجرد أنه يحتوي على درجة أعلى أو سعر أعلى لا يضمن نتائج أفضل.
يجب أن يكون التدفق المناسب متوافقًا مع درجة الفولاذ وأسلاك اللحام ومعلمات اللحام ومعايير الأنابيب المطلوبة. عندما تتم مطابقة هذه العوامل بشكل صحيح، تصبح عملية اللحام أكثر استقرارًا ويمكن أن يحقق اللحام النهائي القوة والمتانة المطلوبة.
التأثير على قوة اللحام
يعد خط اللحام أحد أهم أجزاء أنبوب SSAW لأنه يجب أن يتحمل الأحمال الميكانيكية، وفي العديد من التطبيقات، الضغط الداخلي. يمكن أن يؤثر تدفق اللحام على كيمياء معدن اللحام النهائي وخصائص التصلب، مما يؤثر بدوره على الخواص الميكانيكية.
تم اختياره بشكل صحيحأنابيب SSAW تدفق اللحاميمكن أن تساعد اللحام على تحقيق قوة الشد المطلوبة، وقوة الخضوع، والمتانة، والليونة. إذا كان التدفق غير مناسب لسلك اللحام والفولاذ الأساسي، فقد لا يحقق اللحام الخواص الميكانيكية المطلوبة حتى لو كانت عملية اللحام تبدو مقبولة بصريًا.
التأثير على اختراق اللحام
يعد الاختراق المناسب أمرًا ضروريًا لتحقيق اتصال قوي بين حواف الشريط الفولاذي. أثناء إنتاج SSAW، يعمل التدفق مع تيار اللحام، والجهد، وسرعة السير، وسلك اللحام للتأثير على مدخلات الحرارة وسلوك حوض اللحام.
إذا لم يتم التحكم في ظروف اللحام بشكل صحيح، فقد يحدث اختراق غير كافٍ، مما يؤدي إلى إنشاء اتصال ضعيف بين حواف الفولاذ. يمكن أن يؤدي الاختراق المفرط أيضًا إلى حدوث هندسة لحام غير مرغوب فيها. ولذلك، ينبغي اختيار التدفق واختباره كجزء من إجراء اللحام الكامل بدلاً من النظر فيه بشكل منفصل.
دور في منع عيوب اللحام
يمكن أن يساعد اختيار التدفق الصحيح والتعامل معه في تقليل العديد من عيوب اللحام الشائعة. وقد تشمل هذه العوامل المسامية، وشوائب الخبث، والانصهار غير الكامل، والشقوق، والتقويض، وتشكيل اللحام غير المستقر.
ومع ذلك، من المهم أن نفهم أن التدفق ليس هو العامل الوحيد المسؤول عن عيوب اللحام. سرعة اللحام غير الصحيحة، والتيار أو الجهد غير المناسب، وإعداد الحافة السيئ، والفولاذ الملوث، ووضع الأسلاك بشكل غير صحيح، ومشاكل المعدات يمكن أن تسبب أيضًا عيوبًا. ولذلك يجب أن تقترن الإدارة الجيدة للتدفق بالتحكم السليم في الكلSSAW إنتاج الأنابيبعملية.
أهمية توافق أسلاك اللحام والتدفق
تدفق اللحامويجب اختيار سلك اللحام كمجموعة متوافقة. يوفر سلك اللحام معدنًا إضافيًا إلى اللحام، بينما يتحكم التدفق في بيئة اللحام ويمكن أن يؤثر على التركيب المعدني النهائي -للحام.
إن التدفق الذي يعمل بشكل جيد مع سلك لحام واحد قد لا ينتج عنه نفس النتائج مع سلك آخر. لهذا السبب، يجب على الشركات المصنعة النظر في الفولاذ الأساسي، وأسلاك اللحام، وتدفق اللحام، ومعلمات اللحام معًا. يجب اختبار هذا المزيج وتأهيله بشكل صحيح وفقًا لمتطلبات ومعايير الإنتاج المعمول بها.
أهمية التحكم في الرطوبة
تعتبر الرطوبة من أهم العوامل التي يجب على المصانع التحكم بها عند التعامل معهاتدفق اللحام. حتى التدفق عالي الجودة-يمكن أن يؤدي إلى مشاكل في اللحام إذا امتص الرطوبة الزائدة أثناء التخزين.
يمكن للرطوبة إدخال الهيدروجين في عملية اللحام وقد تساهم في المسامية أو التشقق المرتبط بالهيدروجين-في ظل ظروف غير مناسبة. لهذا السبب، يجب على المصانع تخزين التدفق في الظروف الجافة وحماية التدفق غير المفتوح والمكيف من الرطوبة وتلوث المياه.
تخزين التدفق المناسب
التخزين السليم ضروري للحفاظ على أداءأنابيب SSAW تدفق اللحام. يجب تخزين التدفق في بيئة نظيفة وجافة ومحمي من المطر والرطوبة والزيت والغبار والملوثات الأخرى.
يجب أن تحافظ المصانع أيضًا على التحديد الصحيح لدرجات ودفعات التدفق المختلفة. لا ينبغي خلط أنواع مختلفة من التدفق عن طريق الخطأ لأن خواصها الكيميائية والفيزيائية قد تختلف. يمكن أن يساعد وضع العلامات الواضحة والتخزين الخاضع للتحكم في منع حدوث أخطاء مادية أثناء الإنتاج.
تجفيف وتكييف الجريان
اعتمادا على نوع التدفق، قد تكون هناك حاجة للتجفيف أو التكييف قبل اللحام. يجب أن تتبع درجة الحرارة ووقت الاحتفاظ المطلوبين دائمًا التعليمات الفنية للشركة المصنعة للتدفق وإجراءات اللحام المعمول بها.
يمكن أن يؤثر التجفيف غير المناسب سلبًا على أداء التدفق، في حين أن التجفيف غير الكافي قد يترك رطوبة زائدة في المادة. بعد التجفيف، يجب أيضًا حماية التدفق من الرطوبة أثناء النقل إلى منطقة اللحام.
أساسيات التدفق وجودة اللحام
تعد أساسيات التدفق من الخصائص المهمة الأخرى التي يمكن أن تؤثر على أداء اللحام. تحتوي أنظمة التدفق المختلفة على تركيبات كيميائية ومستويات أساسية مختلفة، مما قد يؤثر على نظافة معدن اللحام ومتانته وخصائص أخرى.
لا تعني الأساسيات الأعلى تلقائيًا أن التدفق أفضل لكل تطبيق. يعتمد التدفق المناسب على درجة الفولاذ وسلك اللحام والخصائص الميكانيكية المطلوبة وإجراءات اللحام والمعايير المطبقة. لذلك يجب على الشركات المصنعة تقييم نظام اللحام الكامل بدلاً من اختيار التدفق بناءً على قاعدته فقط.
حجم الجسيمات التدفق والتغذية
الحالة المادية للتدفق مهمة أيضًا أثناء الإنتاج. يسمح حجم الجسيمات الثابت بتدفق التدفق بشكل صحيح والحفاظ على تغطية مستقرة فوق منطقة اللحام.
يمكن أن يتداخل الغبار الزائد أو الجزيئات كبيرة الحجم أو المواد غير المتناسقة مع تغذية التدفق وتؤثر على حماية القوس. لذلك يجب فحص نظام توصيل التدفق بانتظام لضمان إمداد منتظم ومستمر أثناء اللحام.
إدارة التدفق المسترد
في مرافق إنتاج SSAW الكبيرة، غالبًا ما يتم جمع التدفق غير المستخدم وإعادة استخدامه. ومع ذلك، يمكن أن يحتوي التدفق المستعاد على جزيئات الخبث، والجزيئات المعدنية، والغبار، والرطوبة، والملوثات الأخرى.
ولهذا السبب، ينبغي جمع التدفق المستعاد وفحصه وإدارته بشكل صحيح قبل إعادة استخدامه. يجب أن تتبع المصانع توصيات الشركة المصنعة للتدفق فيما يتعلق بإعادة استخدام المواد المستردة. إذا كان خلط التدفق المستعاد مع التدفق الجديد مسموحًا به، فيجب التحكم في نسبة الخلط بشكل ثابت.
معلمات التدفق واللحام
لا يمكن أن تعوض درجة التدفق الصحيحة عن معلمات اللحام غير الصحيحة. تتطلب عملية اللحام المستقرة التنسيق بين التدفق وأسلاك اللحام والتيار والجهد وسرعة اللحام وتمديد السلك وتغذية التدفق.
عندما يقوم المصنع بتغيير درجة التدفق أو سلك اللحام، يجب مراجعة إجراءات اللحام الحالية. اعتمادًا على التطبيق والمعايير المعمول بها، قد تكون هناك حاجة إلى اختبارات إضافية أو مؤهلات الإجراء. ويساعد ذلك على ضمان أن المجموعة الاستهلاكية الجديدة توفر أداء اللحام المطلوب.
أهمية لدرجات الصلب المختلفة
تتميز درجات الفولاذ المختلفة بخصائص لحام ومتطلبات ميكانيكية مختلفة. قد لا تكون مجموعة أسلاك التدفق واللحام المناسبة للفولاذ الكربوني العادي مناسبة لفولاذ خطوط الأنابيب ذات القوة الأعلى-.
بالنسبة لتطبيقات خطوط الأنابيب كثيرة المتطلبات، يحتاج المصنعون إلى إيلاء اهتمام خاص لقوة اللحام، ومتانة الصدمات، وكيمياء اللحام-المعدنية، والتحكم في الهيدروجين، وإدخال الحرارة. اختيار المناسبأنابيب SSAW تدفق اللحامولذلك فهو مهم بشكل خاص عند إنتاج الأنابيب من الفولاذ ذي القوة العالية أو المواصفات- الأعلى.
التأثير على كفاءة الإنتاج
يمكن أن تؤثر جودة التدفق أيضًا على كفاءة الإنتاج. يمكن أن يساهم التدفق المختار والمدار بشكل صحيح في تشغيل القوس المستقر، وسرعة اللحام المتسقة، وانقطاعات أقل، وتقليل إعادة العمل.
للحصول على-سعة عاليةSSAW إنتاج الأنابيبفي المنشأة، حتى التخفيض البسيط في عيوب اللحام يمكن أن يخلق فوائد كبيرة لأن الإنتاج مستمر ويمكن تصنيع كميات كبيرة من الأنابيب. وبالتالي فإن التغذية المتدفقة المستقرة والجودة الاستهلاكية المتسقة تدعم كلاً من جودة المنتج وكفاءة الإنتاج.
مراقبة جودة تدفق اللحام
يجب على المصانع وضع إجراءات مخصصة لمراقبة الجودةتدفق اللحام. يجب أن يتحقق الفحص الوارد من درجة التدفق والشركة المصنعة ورقم الدفعة وحالة التغليف والشهادات ذات الصلة. أثناء التخزين، يجب على المصنع مراقبة سلامة التعبئة والتغليف وحماية المواد من الرطوبة والتلوث.
أثناء الإنتاج، يجب على المشغلين مراقبة تغذية التدفق، وظروف التجفيف، وحالة التدفق المسترد. يجب أن يتحقق فحص اللحام بعد ذلك مما إذا كانت المواد الاستهلاكية ومعلمات اللحام المحددة تنتج جودة اللحام المطلوبة. وهذا يخلق إمكانية التتبع من مادة التدفق الواردة إلى الأنبوب النهائي.
الأخطاء الشائعة التي يجب تجنبها
يجب على المصانع تجنب العديد من الأخطاء الشائعة عند الإدارةتدفق اللحام.يمكن أن يؤدي استخدام التدفق دون التحقق من توافقه مع سلك اللحام ودرجة الفولاذ إلى لحام غير مستقر أو خصائص لحام غير مناسبة. يمكن أن يؤدي خلط درجات التدفق المختلفة إلى خلق ظروف لحام غير متوقعة، في حين أن التخزين السيئ يمكن أن يؤدي إلى الرطوبة.
خطأ شائع آخر هو تغيير التدفق دون مراجعة إجراء اللحام. وحتى لو بدا التدفق الجديد مشابهًا، فقد تكون خصائصه الكيميائية والفيزيائية مختلفة. ولذلك يجب على الشركات المصنعة التحقق من أي مادة استهلاكية جديدة قبل إدخالها في الإنتاج المنتظم.
كيفية اختيار التدفق الصحيح
يتطلب اختيار التدفق المناسب النظر في عدة عوامل، بما في ذلك درجة الفولاذ، وتصنيف سلك اللحام، وقوة اللحام المطلوبة، وصلابة الصدمات، وسمك جدار الأنبوب، وتيار اللحام، وجهد اللحام، وسرعة الإنتاج، ومعايير الأنابيب المعمول بها.
يجب على الشركة المصنعة اختيار التدفق الذي ثبت أنه مناسب لنظام اللحام الكامل. عند الاقتضاء، يجب إجراء تأهيل إجراءات اللحام واختبار الإنتاج للتأكد من أن المجموعة يمكنها تحقيق النتائج المطلوبة باستمرار.
التدفق كجزء من مراقبة جودة الأنابيب بشكل عام
بالرغم منتدفق اللحاموهو أمر في غاية الأهمية، فهو عنصر واحد فقط من عناصر الجودة الشاملة للأنابيب. تتطلب -أنابيب SSAW عالية الجودة تحكمًا مناسبًا في جودة لفائف الفولاذ، وإعداد الحواف، والتشكيل الحلزوني، وأسلاك اللحام، والتدفق، ومعلمات اللحام، ومحاذاة المعدات، -الاختبار غير المدمر، والاختبار الهيدروستاتيكي، وفحص الأبعاد.
لا يمكن للتدفق عالي الجودة-التعويض عن سوء التشكيل أو معلمات اللحام غير الصحيحة أو المعدات التالفة أو المواد الخام غير المناسبة. ولذلك يجب أن يكون الهدف هو إنشاء نظام إنتاج كامل ومضبوط تعمل فيه جميع العوامل الرئيسية معًا.
ملخص
الدرجة والجودةتدفق اللحامتعتبر ذات أهمية كبيرة في إنتاج أنابيب SSAW لأن التدفق يؤثر بشكل مباشر على عملية اللحام بالقوس المغمور وخصائص اللحام الناتجة. الصحيحتدفق اللحام يمكن لأنابيب SSAW أن تدعم التشغيل المستقر للقوس، والاختراق المناسب، وقوة اللحام الموثوقة، والمتانة الجيدة، ومعدلات العيوب المنخفضة.
ومع ذلك، فإن اختيار التدفق الصحيح هو مجرد البداية. إن التخزين السليم، والتجفيف، والمناولة، والتغذية، والاسترداد، والتوافق مع سلك اللحام ودرجة الفولاذ لها نفس القدر من الأهمية. لهذا السبب، ينبغي التعامل مع تدفق اللحام كمواد إنتاجية خاضعة للرقابة بدلاً من كونها مادة مستهلكة عادية.
للشركات المصنعة العاملةSSAW إنتاج الأنابيبيوفر الخط والإدارة الصارمة للتدفق جنبًا إلى جنب مع إجراءات اللحام المؤهلة والمعدات الموثوقة والمشغلين المهرة والفحص الفعال أساسًا قويًا لإنتاج أنابيب SSAW آمنة ومتينة وعالية الجودة.
